Gasfilter PS 1 - PS 6

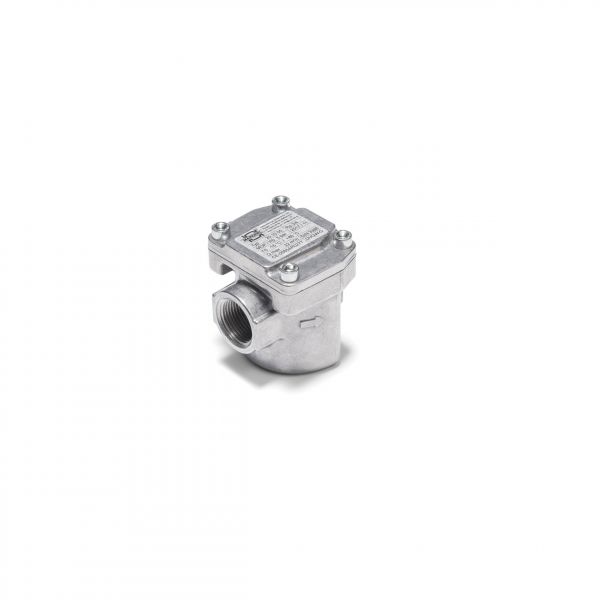

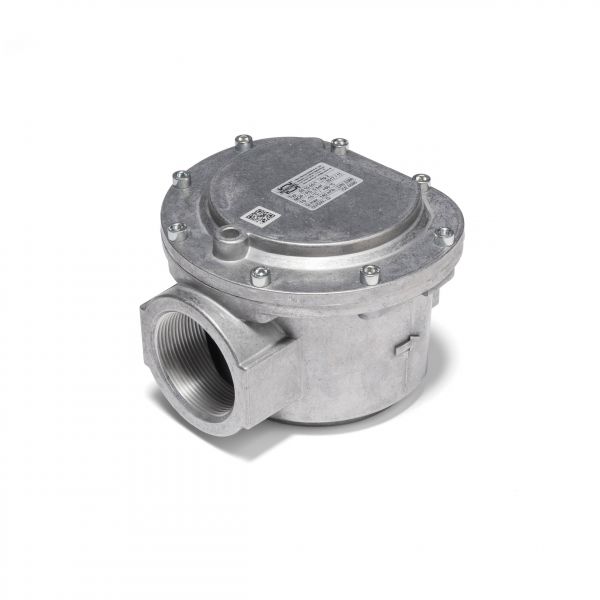

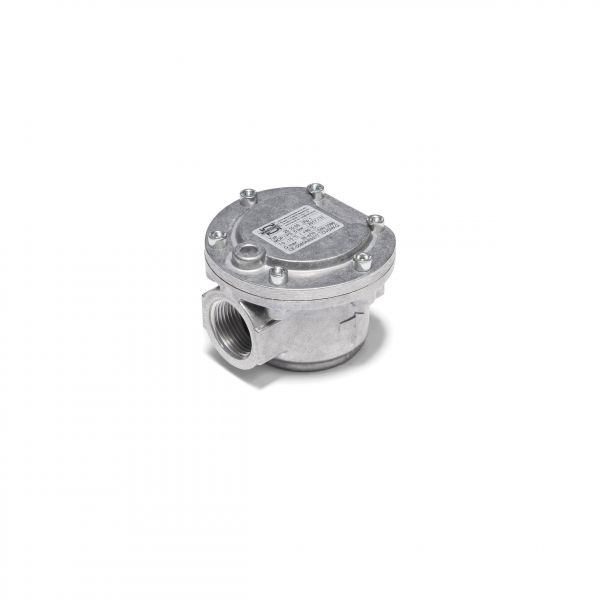

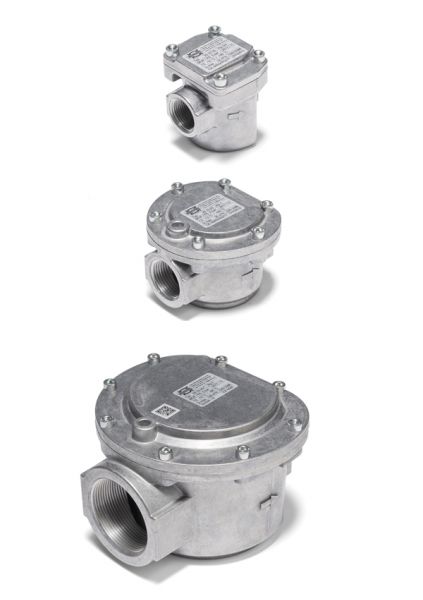

Gewinde-Gasfilter PS 1 - PS 5
Zertifizierungen: DVGW-G (DIN 3386)
Gasgeräteverordnung (EU) 2016/426
Druckgeräterichtlinie 2014/68/EU
H2ready Zertifikat
Zusätzliche Prüfungen:
- für 100 % Wasserstoff H2ready geprüft
zum Abscheiden von Schmutz- und Staubpartikeln aus Gasen nach DVGW-Arbeitsblatt G 260, Luft und Wasserstoff
PS 1 = PS max. 1 bar, TS -15°C bis +80°C, Filterfeinheit ca. 50 μm
PS 5 = PS max. 5 bar, TS -15°C bis +80°C, Filterfeinheit ca. 50 μm
Gasfilter mit Filterfeinheit ca. 10 μm gegen Mehrpreis
Typ
Anschluss/
Gewinde
max. m³/h
Betriebszustand
PS max. bar
Baulänge
Gewicht
Art.Nr.
Lagerartikel
15 10 01
Rp ½
12 m³/h
1 bar
62 mm
0,30 kg
1202015
20 10 01
Rp ¾
22 m³/h
1 bar
62 mm
0,29 kg
1208020
25 10 01
Rp 1
35 m³/h
1 bar
93 mm
0,50 kg
1214025
32 10 01/1
Rp 1¼
57 m³/h
1 bar
122 mm
0,92 kg
1260032
40 10 01/1
Rp 1½
90 m³/h
1 bar
122 mm
0,87 kg
1263040
50 10 01/1
Rp 2
140 m³/h
1 bar
148 mm
1,30 kg
1266050
15 10 05
Rp ½
12 m³/h
5 bar
62 mm
0,30 kg
1399015
20 10 05
Rp ¾
22 m³/h
5 bar
62 mm
0,29 kg
1340020
25 10 05
Rp 1
35 m³/h
5 bar
93 mm
0,50 kg
1341025
32 10 05/1
Rp 1¼
57 m³/h
5 bar
122 mm
0,92 kg
1342032
40 10 05/1
Rp 1½
90 m³/h
5 bar
122 mm
0,87 kg
1343040
50 10 05/1
Rp 2
140 m³/h
5 bar
148 mm
1,30 kg
1401050

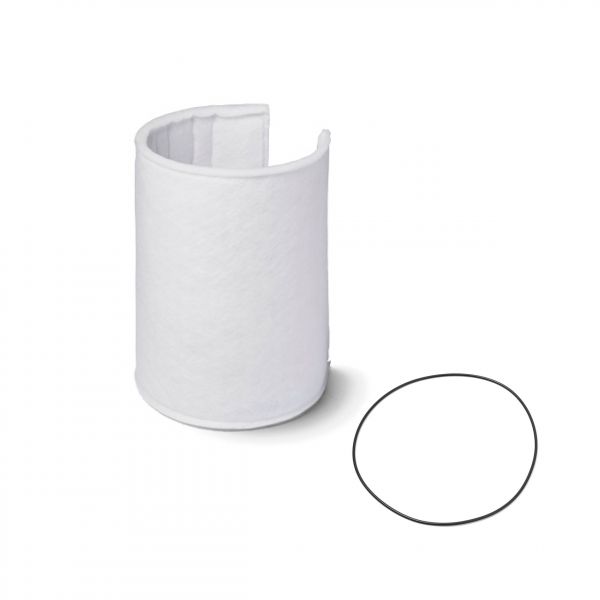

Filtereinsätze und O-Ring-Dichtungen
für Gasfilter PS 1 bar - PS 5 bar mit Gewindeanschluss
FE = Filtereinsatz, OR = O-Ring-Dichtung
Typ
Anschluss/
Gewinde
Gewicht
Art.Nr.
Lagerartikel
FE für 15 10 .., 20 10 ..
Rp ½, RP ¾
0,006 kg
2067015
OR für 15 10 .., 20 10 ..
Rp ½, Rp ¾
0,001 kg
2068015
FE für 25 10 ..
Rp 1
0,012 kg
2071025
OR für 25 10 ..
Rp 1
0,002 kg
2072025
FE für 32 10 .., 40 10 ..
Rp 1¼, Rp 1½
0,025 kg
2009032
OR für 32 10 .., 40 10 ..
Rp 1¼, Rp 1½
0,003 kg
2010032
FE für 50 10 ..
Rp 2
0,050 kg
2017050
OR für 50 10 ..
Rp 2
0,003 kg
2018050

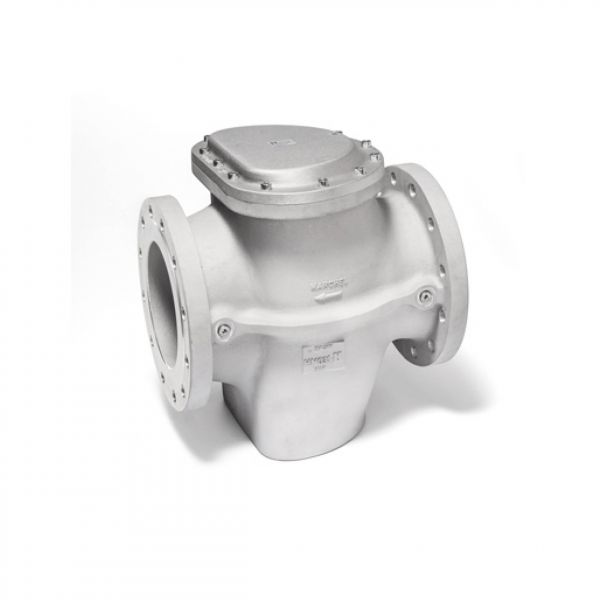

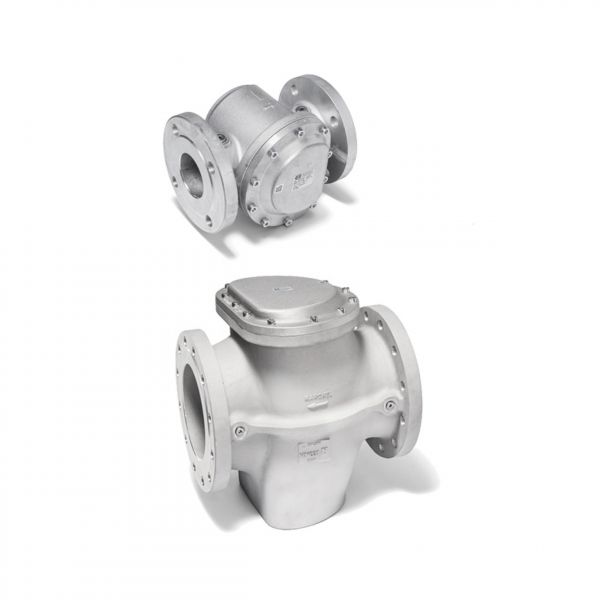

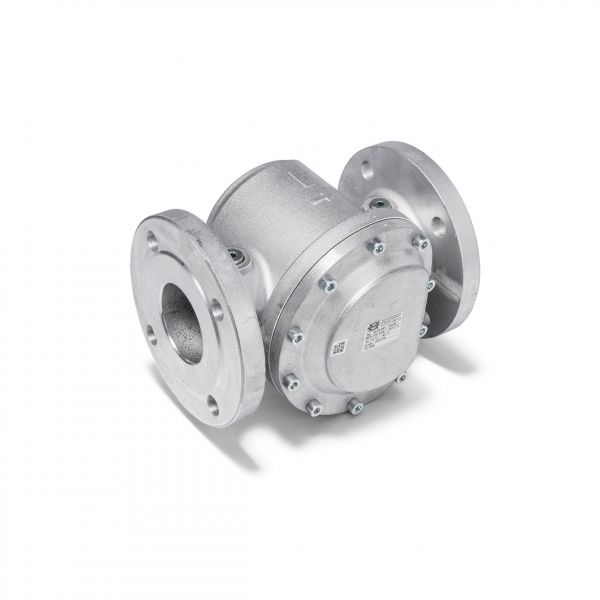

Flansch-Gasfilter PS 1 - PS 5
Zertifizierungen: DVGW-G (DIN 3386)
Druckgeräterichtlinie 2014/68/EU
Gasgeräteverordnung (EU) 2016/426
H2ready Zertifikat
Zusätzliche Prüfungen:
- für 100 % Wasserstoff H2ready geprüft
zum Abscheiden von Schmutz- und Staubpartikeln aus Gasen nach
DVGW-Arbeitsblatt G 260, Luft und Wasserstoff
PS 1 = PS max. 1 bar, TS -15°C bis +80°C, Filterfeinheit ca. 50 μm
PS 5 = PS max. 5 bar, TS -15°C bis +80°C, Filterfeinheit ca. 50 μm
Im Preis enthalten sind 4 Messbohrungen G 1/4.
Ausführung mit 4 Messbohrungen G 1/2 gegen Mehrpreis.
Gasfilter bis DN 150 mit Filterfeinheit ca. 10 μm gegen Mehrpreis
Typ
Anschluss/
Flansch
max. m³/h
Betriebszustand
PS max. bar
Baulänge
Gewicht
Art.Nr.
Lagerartikel
25 20 01
DN 25
35 m³/h
1 bar
145 mm
1,63 kg
1240025
40 20 01
DN 40
90 m³/h
1 bar
195 mm
2,88 kg
1248040
50 20 01/1
DN 50
140 m³/h
1 bar
220 mm
4,26 kg
1338050
65 20 01/1
DN 65
235 m³/h
1 bar
252 mm
6,16 kg
1350065
80 20 01/1
DN 80
350 m³/h
1 bar
300 mm
8,39 kg
1362080
100 20 01/1
DN 100
550 m³/h
1 bar
352 mm
12,62 kg
1374100
125 20 01
DN 125
870 m³/h
1 bar
360 mm
20,26 kg
1288125
150 20 01
DN 150
1260 m³/h
1 bar
385 mm
26,40 kg
1296150
200 20 01
DN 200
2250 m³/h
1 bar
455 mm
40,12 kg
1304200
250 20 01
DN 250
3500 m³/h
1 bar
500 mm
55,48 kg
1312250
25 20 05
DN 25
35 m³/h
5 bar
145 mm
1,63 kg
1405025
40 20 05
DN 40
90 m³/h
5 bar
195 mm
2,88 kg
1407040
50 20 05/1
DN 50
140 m³/h
5 bar
220 mm
4,26 kg
1409050
65 20 05/1
DN 65
235 m³/h
5 bar
252 mm
6,16 kg
1411065
80 20 05/1
DN 80
350 m³/h
5 bar
300 mm
8,39 kg
1413080
100 20 05/1
DN 100
550 m³/h
5 bar
352 mm
12,62 kg
1415100
125 20 05
DN 125
870 m³/h
5 bar
360 mm
20,26 kg
1417125
150 20 05
DN 150
1260 m³/h
5 bar
385 mm
26,40 kg
1419150
200 20 05
DN 200
2250 m³/h
5 bar
455 mm
40,12 kg
1421200
250 20 04
DN 250
3500 m³/h
4 bar
500 mm
55,48 kg
1316250
Flansch-Gasfilter PS 6 bar
Zertifizierungen: Gasgeräteverordnung (EU) 2016/426
Druckgeräterichtlinie 2014/68/EU
H2ready Zertifikat
Zusätzliche Prüfungen:
- für 100 % Wasserstoff H2ready geprüft
zum Abscheiden von Schmutz- und Staubpartikeln aus Gasen nach DVGW-Arbeitsblatt G 260, Luft und Wasserstoff
PS 6 = PS max. 6 bar, TS -15°C bis +80°C, Filterfeinheit ca. 50 μm
Im Preis enthalten sind 4 Messbohrungen G 1/4.
Ausführung mit 4 Messbohrungen G 1/2 gegen Mehrpreis.
Gasfilter bis DN 150 mit Filterfeinheit ca. 10 μm gegen Mehrpreis
Typ
Anschluss/
Flansch
max. m³/h
Betriebszustand
PS max. bar
Baulänge
Gewicht
Art.Nr.
Lagerartikel
25 20 06
DN 25
35 m³/h
6 bar
145 mm
1,63 kg
1246025
40 20 06
DN 40
90 m³/h
6 bar
195 mm
2,88 kg
1254040
50 20 06/1
DN 50
140 m³/h
6 bar
220 mm
4,26 kg
1347050
65 20 06/1
DN 65
235 m³/h
6 bar
252 mm
6,16 kg
1359065
80 20 06/1
DN 80
350 m³/h
6 bar
300 mm
8,39 kg
1371080
100 20 06/1
DN 100
550 m³/h
6 bar
352 mm
12,62 kg
1383100
125 20 06
DN 125
870 m³/h
6 bar
360 mm
20,26 kg
1294125
150 20 06
DN 150
1260 m³/h
6 bar
385 mm
26,40 kg
1302150
200 20 06
DN 200
2250 m³/h
6 bar
455 mm
40,12 kg
1310200
Filtereinsätze und O-Ring-Dichtungen
für Gasfilter PS 1 bar - PS 6 bar mit Flanschanschluss
FE = Filtereinsatz, OR = O-Ring-Dichtung
Typ
Anschluss/
Flansch
Gewicht
Art.Nr.
Lagerartikel
FE für 25 20 ..
DN 25
0,012 kg
2071025
OR für 25 20 ..
DN 25
0,002 kg
2006025
FE für 40 20 ..
DN 40
0,025 kg
2009032
OR für 40 20 ..
DN 40
0,002 kg
2012040
FE für 50 20 ../1
DN 50
0,045 kg
2108050
OR für 50 20 ../1
DN 50
0,003 kg
2016052
FE für 50 20 ..
DN 50
0,050 kg
2017050
OR für 50 20 ..
DN 50
0,003 kg
2016051
FE für 65 20 ..
DN 65
0,065 kg
2021065
OR für 65 20 ..
DN 65
0,006 kg
2022065
FE für 80 20 ..
DN 80
0,119 kg
2025080
OR für 80 20 ..
DN 80
0,008 kg
2026080
FE für 100 20 ..
DN 100
0,180 kg
2027100
OR für 100 20 ..
DN 100
0,009 kg
2028100
FE für 125 20 ..
DN 125
0,280 kg
2029125
OR für 125 20 ..
DN 125
0,009 kg
2028100
FE für 150 20 ..
DN 150
0,400 kg
2031150
OR für 150 20 ..
DN 150
0,009 kg
2028100
FE für 200 20 ..
DN 200
0,850 kg
2033200
OR für 200 20 ..
DN 200
0,021 kg
2034200
FE für 250 20 ..
DN 250
1,190 kg
2035250
OR für 250 20 ..
DN 250
0,021 kg
2034200

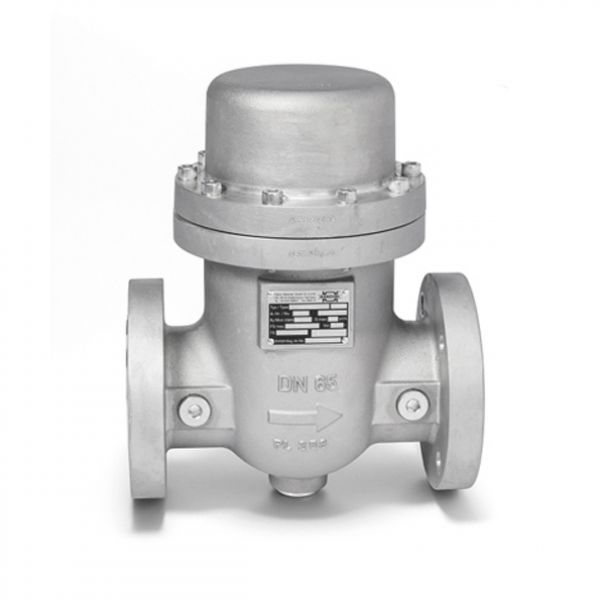

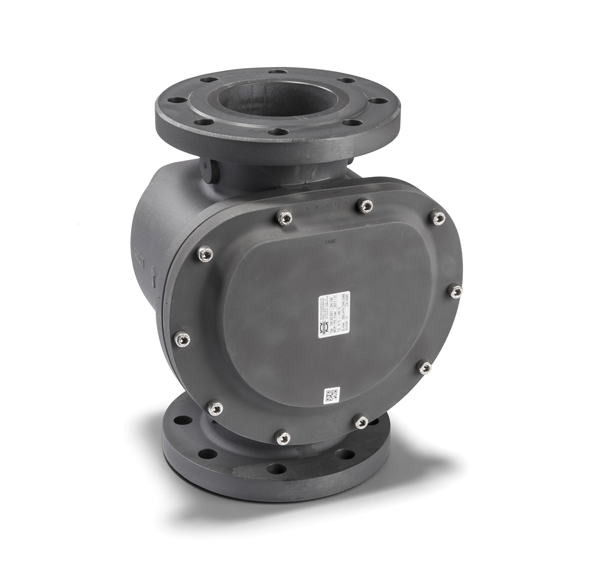

Flansch-Gasfilter PS 1 bar - PS 6 bar für Biogas
Zertifizierungen: DVGW-G (DIN 3386)
Gasgeräteverordnung (EU) 2016/426
Druckgeräterichtlinie 2014/68/EU
DVGW-G (DIN 3386, max. PS 5 bar)
zum Abscheiden von Schmutz- und Staubpartikeln aus Gasen nach
DVGW-Arbeitsblatt G 260 und Luft. Durch spezielle Beschichtung
besonders geeignet für Biogas
PS 1 = PS max. 1 bar, TS -5°C bis +50°C, Filterfeinheit ca. 50 μm
PS 5 = PS max. 5 bar, TS -5°C bis +50°C, Filterfeinheit ca. 50 μm
PS 6 = PS max. 6 bar, TS -5°C bis +50°C, Filterfeinheit ca. 50 μm
Im Preis enthalten sind 2 Messbohrungen G 1/4 links
(je 1x im Ein– und Ausgang). Jede weitere Messbohrung
G 1/4 oder Ausführung G 1/2 gegen Mehrpreis
Gasfilter bis DN 150 mit Filterfeinheit ca. 10 μm gegen Mehrpreis
DN 80 ohne Messbohrungen
Typ
Anschluss/
Flansch
max. m³/h
Betriebszustand
PS max. bar
Baulänge
Gewicht
Art.Nr.
Lagerartikel
50 22 01/1
DN 50
140 m³/h
1 bar
220 mm
4,30 kg
7093050
65 22 01/1
DN 65
235 m³/h
1 bar
252 mm
6,20 kg
7094065
80 22 01/1
DN 80
350 m³/h
1 bar
300 mm
8,40 kg
7095080
100 22 01/1
DN 100
550 m³/h
1 bar
352 mm
12,60 kg
7096100
125 22 01
DN 125
870 m³/h
1 bar
360 mm
20,30 kg
7097125
150 22 01
DN 150
1260 m³/h
1 bar
385 mm
26,40 kg
7098150
200 22 01
DN 200
2250 m³/h
1 bar
455 mm
40,10 kg
7099200
250 22 01
DN 250
3500 m³/h
1 bar
500 mm
55,50 kg
7100250
50 22 05/1
DN 50
140 m³/h
5 bar
220 mm
4,30 kg
7050050
65 22 05/1
DN 65
235 m³/h
5 bar
252 mm
6,20 kg
7051065
80 22 05/1
DN 80
350 m³/h
5 bar
300 mm
8,40 kg
7052080
100 22 05/1
DN 100
550 m³/h
5 bar
352 mm
12,60 kg
7053100
125 22 05
DN 125
870 m³/h
5 bar
360 mm
20,30 kg
7054125
150 22 05
DN 150
1260 m³/h
5 bar
385 mm
26,40 kg
7055150
200 22 05
DN 200
2250 m³/h
5 bar
455 mm
40,10 kg
7056200
250 22 04
DN 250
3500 m³/h
4 bar
500 mm
55,50 kg
7071250
50 22 06/1
DN 50
140 m³/h
6 bar
220 mm
4,30 kg
7089050
65 22 06/1
DN 65
235 m³/h
6 bar
252 mm
6,20 kg
7090065
80 22 06/1
DN 80
350 m³/h
6 bar
300 mm
8,40 kg
7091080
100 22 06/1
DN 100
550 m³/h
6 bar
352 mm
12,60 kg
7092100
125 22 06
DN 125
870 m³/h
6 bar
360 mm
20,30 kg
7078125
150 22 06
DN 150
1260 m³/h
6 bar
385 mm
26,40 kg
7079150
200 22 06
DN 200
2250 m³/h
6 bar
455 mm
40,10 kg
7080200
Filtereinsätze und O-Ring-Dichtungen
für Gasfilter PS 1 bar - PS 6 bar für Biogas
FE = Filtereinsatz, OR = O-Ring-Dichtung
Typ
Anschluss/
Flansch
Gewicht
Art.Nr.
Lagerartikel
FE für 50 22 .., 50 20 ../1 B/V
DN 50
0,051 kg
7510050
FE für 50 20 .. B/V, 50 20 .. B
DN 50
0,047 kg
7502050
OR FKM für 50 22 .., 50 20 ../1 B/V
DN 50
0,007 kg
7542050
OR FKM für 50 20 .. B/V
DN 50
0,006 kg
7517050
OR NBR für 50 20 .. B
DN 50
0,003 kg
2016051
FE für 65 22 .., 65 20 .. B/V, 65 20 .. B
DN 65
0,075 kg
7503065
OR FKM für 65 22.., 65 20 .. B/V
DN 65
0,010 kg
7518065
OR NBR für 65 20 .. B
DN 65
0,006 kg
2022065
FE für 80 22 .., 80 20 .. B/V, 80 20 .. B
DN 80
0,110 kg
7504080
OR FKM für 80 22 .., 80 20 .. B/V
DN 80
0,013 kg
7519080
OR NBR für 80 20 .. B
DN 80
0,007 kg
2026080
FE für 100 22 .., 100 20 .. B/V, 100 20 .. B
DN 100
0,155 kg
7505100
OR FKM für 100 22 .., 100 20 .. B/V
DN 100
0,016 kg
7520100
OR NBR für 100 20 .. B
DN 100
0,009 kg
2028100
FE für 125 22 .., 125 20 .. B/V, 125 20 .. B
DN 125
0,250 kg
7506125
OR FKM für 125 22 .., 125 20 .. B/V
DN 125
0,016 kg
7521125
OR NBR für 125 20 .. B
DN 125
0,009 kg
2028100
FE für 150 22 .., 150 20 .. B/V, 150 20 .. B
DN 150
0,350 kg
7507150
OR FKM für 150 22 .., 150 20 .. B/V
DN 150
0,016 kg
7522150
OR NBR für 150 20 .. B
DN 150
0,009 kg
2028100
FE für 200 22 .., 200 20 .. B/V, 200 20 .. B
DN 200
0,835 kg
7508200
OR FKM für 200 22 .., 200 20 .. B/V
DN 200
0,038 kg
7523200
OR NBR für 200 20 .. B
DN 200
0,021 kg
2034200
FE für 250 22 .., 250 20 .. B/V, 250 20 .. B
DN 250
1,240 kg
7509250
OR FKM für 250 22 .. B/V
DN 250
0,038 kg
7524250
OR NBR für 250 20 .. B
DN 250
0,021 kg
2034200
Zum vorherigen Produkt
Zum nächsten Produkt
Zellengasfilter PS 5 - PS 10
