Gasfilter PS 16

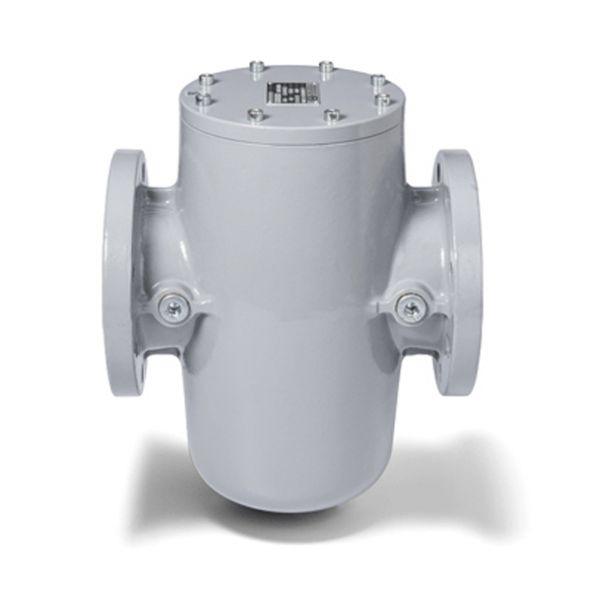

Flansch-Gasfilter PS 16 bar (Gerader Durchgang)
Zertifizierungen: Gasgeräteverordnung (EU) 2016/426
Druckgeräterichtlinie 2014/68/EU
H2ready Zertifikat
Zusätzliche Prüfungen:
- für 100 % Wasserstoff H2ready geprüft
zum Abscheiden von Schmutz- und Staubpartikeln aus Gasen nach DVGW- Arbeitsblatt G 260, Luft und Wasserstoff
PS 16 = PS max. 16 bar, TS -10°C bis +80°C, Filterfeinheit ca. 50 μm
Gasfilter gerader Durchgang:
Messbohrungen, je 1x im Ein– und Ausgang
DN 25 - DN 40: G 1/4 links, DN 50 - DN 150: G 1/2 rechts
Typ
Anschluss/
Flansch
max. m³/h
Betriebszustand
PS max. bar
Baulänge
Gewicht
Art.Nr.
Lagerartikel
25 50 16
DN 25
35 m³/h
16 bar
146 mm
4,62 kg
3020025
40 50 16
DN 40
90 m³/h
16 bar
197 mm
8,18 kg
3021040
50 50 16
DN 50
140 m³/h
16 bar
210 mm
13,24 kg
3027050
80 50 16
DN 80
350 m³/h
16 bar
268 mm
27,26 kg
3023080
100 50 16
DN 100
550 m³/h
16 bar
319 mm
42,98 kg
3024100
125 50 16
DN 125
870 m³/h
16 bar
361 mm
55,00 kg
3025125
150 50 16
DN 150
1260 m³/h
16 bar
400 mm
78,00 kg
3026150

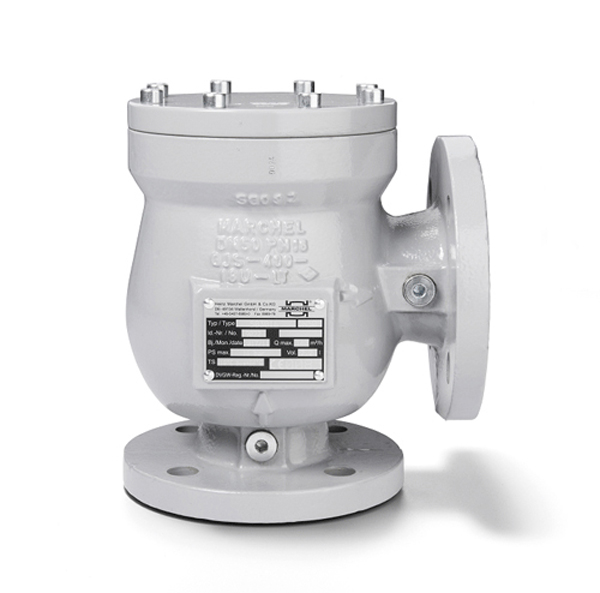

Gasfilter PS 16 bar (Eckausführung)
Zertifizierungen: Gasgeräteverordnung (EU) 2016/426
Druckgeräterichtlinie 2014/68/EU
zum Abscheiden von Schmutz- und Staubpartikeln aus Gasen nach DVGW- Arbeitsblatt G 260, Luft
PS 16 = PS max. 16 bar, TS -10°C bis +80°C, Filterfeinheit ca. 50 μm
Gasfilter Eckausführung:
Messbohrungen, je 1x im Ein– und Ausgang
DN 25 - DN 50: G 1/4 rechts, DN 80 - DN 150: G 1/2 rechts
Typ
Anschluss/
Flansch
max. m³/h
Betriebszustand
PS max. bar
Baulänge
Gewicht
Art.Nr.
Lagerartikel
25 30 16
DN 25
35 m³/h
16 bar
78 mm
5,70 kg
3015025
50 30 16
DN 50
140 m³/h
16 bar
123 mm
14,60 kg
3016050
80 30 16
DN 80
350 m³/h
16 bar
134 mm
26,00 kg
3017080
100 30 16
DN 100
550 m³/h
16 bar
159 mm
35,00 kg
3018100
150 30 16
DN 150
1260 m³/h
16 bar
210 mm
70,00 kg
3031150

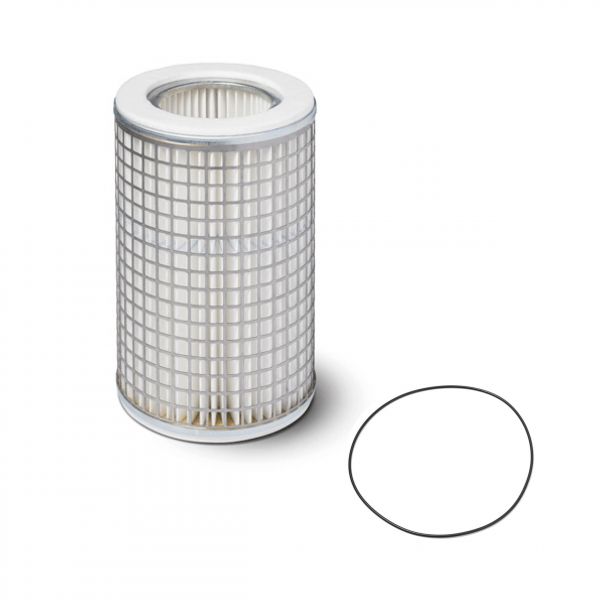

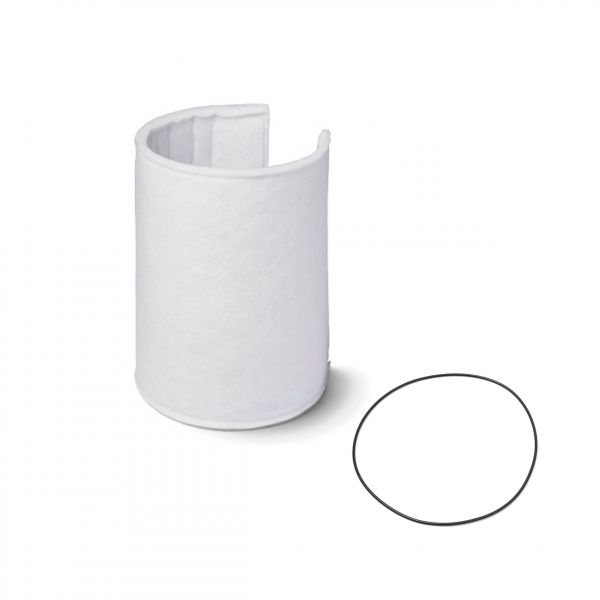

Ersatzteilpack
für Gasfilter PS 5 bar (HTB) und Gasfilter PS 16 bar (Eckausführung)
bestehend aus: 1 x Filterpatrone + 1 x O-Deckeldichtung
Typ
Anschluss/
Flansch
Gewicht
Art.Nr.
Lagerartikel
Ersatzteilpack für 25 30 .., 25 35 .., 259 0 ..
DN 25
0,14 kg
92005099
Ersatzteilpack für 50 30 .., 50 35 .., 509 0..
DN 50
0,27 kg
92005100
Ersatzteilpack für 80 30 .., 80 35 .., 809 0 ..
DN 80
0,52 kg
92005101
Ersatzteilpack für 100 30 .., 100 35 .., 1009 0 ..
DN 100
0,77 kg
92005102
Ersatzteilpack für 150 30 .., 150 35 .., 1509 0 ..
DN 150
1,25 kg
92005103
