Kugelhähne

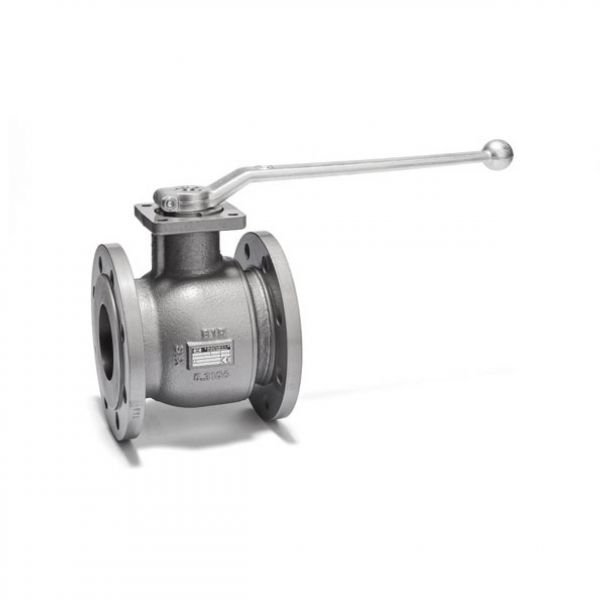

Kugelhähne mit Flanschanschluss PS 16 bar



zum manuellen Absperren von Gasen nach DVGW-Arbeitsblatt G 260,
Luft und Wasser

PS 16 = PS max. 16 bar, TS –20°C bis +60°C
HTB PS max. 5 bar (GT5) DN 32 - DN 150

DN 250 Durchgang reduziert auf DN 200

Typ

Anschluss/
Flansch

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

KH-F 015
DN 15
16 bar
130 mm
2,30 kg
6077015
KH-F 020
DN 20
16 bar
150 mm
3,30 kg
6078020
KH-F 025
DN 25
16 bar
160 mm
3,30 kg
6079025
KH-F 032 HTB
DN 32
16 bar
130 mm
5,80 kg
6080032
KH-F 040 HTB
DN 40
16 bar
140 mm
7,00 kg
6081040
KH-F 050 HTB
DN 50
16 bar
150 mm
9,30 kg
6082050
KH-F 065 HTB
DN 65
16 bar
170 mm
14,10 kg
6083065
KH-F 080 HTB
DN 80
16 bar
180 mm
18,90 kg
6084080
KH-F 100 HTB
DN 100
16 bar
190 mm
23,80 kg
6085100
KH-F 125 HTB
DN 125
16 bar
325 mm
48,00 kg
6090125
KH-F 150 HTB
DN 150
16 bar
350 mm
67,00 kg
6091150
KH-F 200
DN 200
16 bar
400 mm
92,00 kg
6088200
KH-F 250
DN 250
16 bar
450 mm
120,20 kg
6089250

Anschlagscheibe

für Abschließmöglichkeit der Kugelhahn-Stellung „AUF / ZU" (ohne Schloss)

Typ

Anschluss/
Flansch

Gewicht

Art.Nr.

Lagerartikel

für KH-F 032 - 065
DN 32 - DN 65
0,012 kg
30001108
für KH-F 080 - 125
DN 80 - DN 125
0,019 kg
30001109
für KH-F 150 - 250
DN 150 - DN 250
0,021 kg
30001147

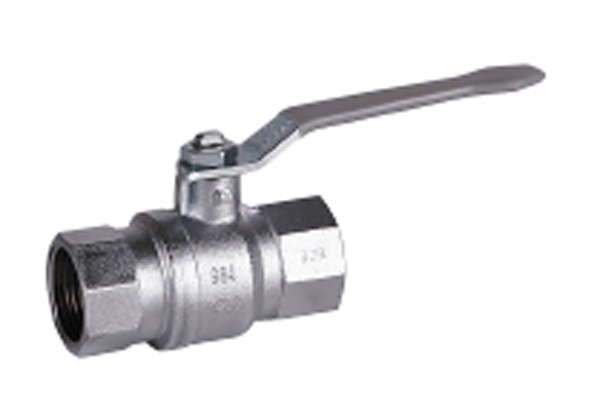

Gewinde-Kugelhähne PS 5 bar

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G (DIN EN 331)

zum manuellen Absperren von Gasen nach DVGW-Arbeitsblatt G 260,
Luft und Wasser, Gehäuse Messing verchromt

PS 5 = PS max. 5 bar, TS -20°C bis +60°C

Typ

Anschluss/
Gewinde

PS max. bar

Gehäusematerial

Baulänge

Gewicht

Art.Nr.

Lagerartikel

984D
Rp ¼
5 bar
Messing verchromt
50 mm
0,15 kg
6110006
984D
Rp ½
5 bar
Messing verchromt
75 mm
0,25 kg
6112015
984D
Rp ¾
5 bar
Messing verchromt
80 mm
0,39 kg
6113020
984D
Rp 1
5 bar
Messing verchromt
90 mm
0,57 kg
6114025
984D
Rp 1 ¼
5 bar
Messing verchromt
110 mm
0,82 kg
6115032
984D
Rp 1 ½
5 bar
Messing verchromt
120 mm
1,22 kg
6116040
984D
Rp 2
5 bar
Messing verchromt
140 mm
1,77 kg
6117050

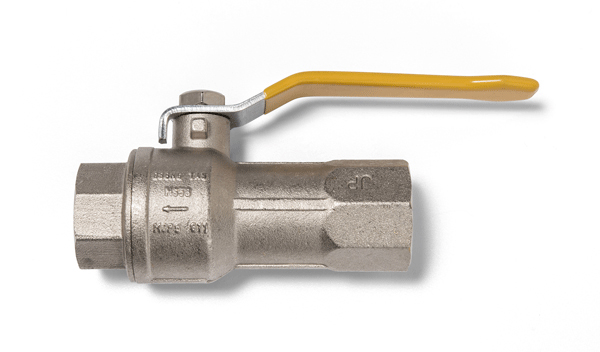

Gewinde-Kugelhähne PS 5 bar mit thermischer Armaturen-Sicherung (GT 5)

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G ((DIN EN 331, DIN 3586)

zum manuellen Absperren von Gasen nach DVGW-Arbeitsblatt G 260,
Luft und Wasser

PS 5 = PS max. 5 bar, TS -20°C bis +60°C

HTB PS max 1 bar, thermische Belastbarkeit bis 650°C (HTB-Prüfung bei 650°C - 30 Min.)

Typ

Anschluss/
Gewinde

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

998NG-TAS
Rp ½
5 bar
101 mm
0,29 kg
6107015
998NG-TAS
Rp ¾
5 bar
117 mm
0,44 kg
6108020
998NG-TAS
Rp 1
5 bar
140 mm
0,74 kg
6109025

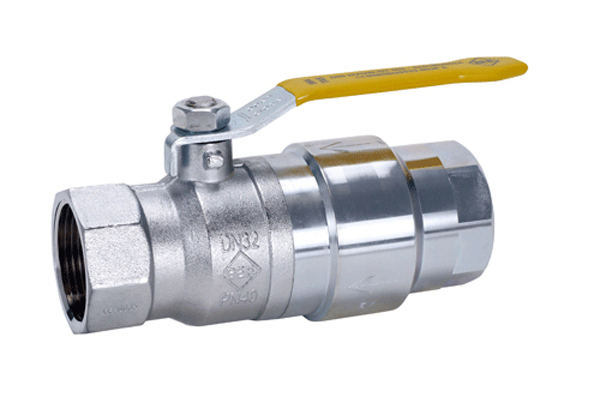

Gewinde-Kugelhähne PS 5 bar mit thermischer Armaturen-Sicherung (GT 5)

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G (DIN EN 331, DIN 3586)

zum manuellen Absperren von Gasen nach DVGW-Arbeitsblatt G 260,
Luft und Wasser

PS 5 = PS max. 5 bar, TS -20°C bis +60°C

Typ

Anschluss/
Gewinde

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

984-TAS
Rp 1 ¼
5 bar
146 mm
1,41 kg
6074032
984-TAS
Rp 1 ½
5 bar
1515 mm
1,89 kg
6075040
984-TAS
Rp 2
5 bar
1855 mm
3,23 kg
6076050

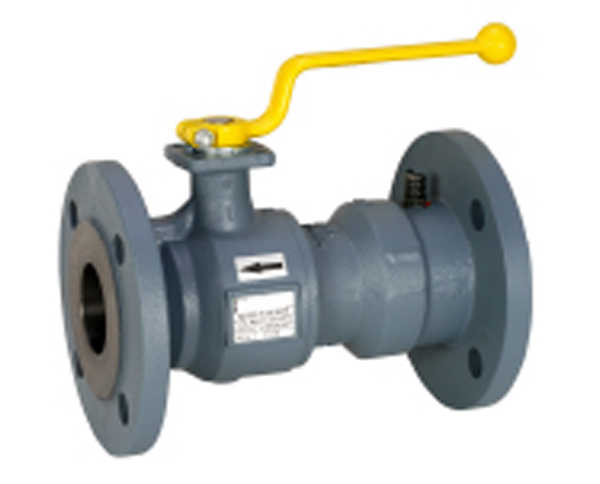

Flansch-Kugelhähne PS 5 bar mit thermischer Armaturen-Sicherung (GT 5)

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G (DIN EN 13774, DIN 3586)

zum manuellen Absperren von Gasen nach DVGW-Arbeitsblatt
G 260, Luft und Wasser

PS 5 = PS max. 5 bar, TS -20°C bis +60°C

Typ

Anschluss/
Flansch

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

KSN 75-TAS
DN 25
5 bar
160 mm
3,90 kg
6067025
KSN 75-TAS
DN 32
5 bar
180 mm
5,90 kg
6068032
KSN 75-TAS
DN 40
5 bar
200 mm
7,00 kg
6069040
KSN 75-TAS
DN 50
5 bar
230 mm
8,80 kg
6070050
KSN 75-TAS
DN 65
5 bar
290 mm
15,80 kg
6071065
KSN 75-TAS
DN 80
5 bar
310 mm
19,00 kg
6072080
KSN 75-TAS
DN 100
5 bar
350 mm
27,50 kg
6073100
KSN 75-TAS
DN 125
5 bar
400 mm
53,30 kg
6074125
KSN 75-TAS
DN 150
5 bar
480 mm
70,90 kg
6075150

HTB-Montageset

HTB-Montageset für thermische Armaturen-Sicherungen für eine Trennstelle (Schrauben und Dichtung).

Typ

Anschluss/
Flansch

PS max. bar

Art.Nr.

Lagerartikel

MS1-DN 25-FL/FL
DN 25
5 bar
28040025
MS1-DN 32-FL/FL
DN 32
5 bar
28041032
MS1-DN 40-FL/FL
DN 40
5 bar
28042040
MS1-DN 50-FL/FL
DN 50
5 bar
28043050
MS1-DN 65-FL/FL
DN 65
5 bar
28044065
MS1-DN 80-FL/FL
DN 80
5 bar
28045080
MS1-DN 100-FL/FL
DN 100
5 bar
28046100
MS1-DN 125-FL/FL
DN 125
5 bar
28047125
MS1-DN 150-FL/FL
DN 150
5 bar
28048150
MS1-DN 200-FL/FL
DN 200
5 bar
28049200
