Thermische Armaturensicherung

Thermische Armaturen-Sicherung PS 5 bar (GT 5) Gewindeanschluss TAS 21

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G (DIN 3386)

selbsttätig schließende Armaturensicherung, für Gase nach
DVGW-Arbeitsblatt G 260,

PS 5 = PS max. 5 bar, TS max. +60°C,

thermische Belastbarkeit bis +925°C (HTB-Prüfung bei +650°C – 30 Min.),
Auslösetemperatur +95°C (–5 K)



Typ

Anschluss/
Gewinde

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

TAS 21-15 IG/AG
Rp ½ - R ½"
5 bar
46 mm
0,10 kg
15020015
TAS 21-20 IG/AG
Rp ¾ - R ¾"
5 bar
49 mm
0,13 kg
15021020
TAS 21-25 IG/AG
Rp 1 - R 1"
5 bar
56 mm
0,26 kg
15022025

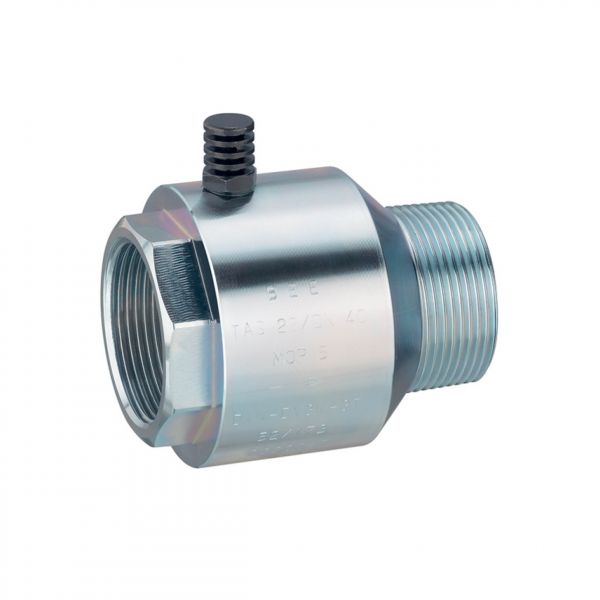

Thermische Armaturen-Sicherung PS 5 bar (GT 5) Gewindeanschluss TAS 22

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G (DIN 3386)

selbsttätig schließende Armaturensicherung, für Gase nach
DVGW-Arbeitsblatt G 260,

PS 5 = PS max. 5 bar, TS max. +60°C,

thermische Belastbarkeit bis +925°C (HTB-Prüfung bei +650°C – 30 Min.),
Auslösetemperatur +95°C (–5 K)

Typ

Anschluss/
Gewinde

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

TAS 22-32 IG/AG
Rp 1¼ - R 1¼"
5 bar
90 mm
0,65 kg
15023032
TAS 22-40 IG/AG
Rp 1½ - R 1½"
5 bar
90 mm
0,85 kg
15024040
TAS 22-50 IG/AG
Rp 2 - R 2"
5 bar
110 mm
13,50 kg
15025050

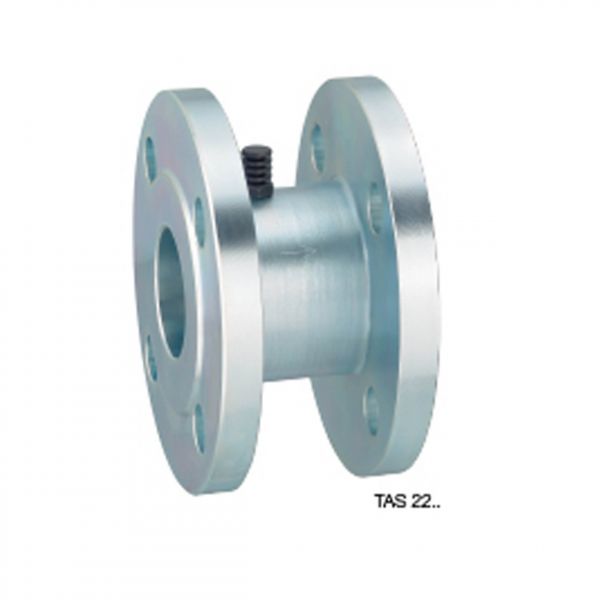

Thermische Armaturen-Sicherung PS 5 bar (GT 5) Flanschanschluss TAS 22

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G (DIN 3386)

selbsttätig schließende Armaturensicherung, für Gase nach
DVGW-Arbeitsblatt G 260

PS 5 = PS max. 5 bar, TS max. +60°C,

thermische Belastbarkeit bis +925°C (HTB-Prüfung bei +650°C - 30 Min.),
Auslösetemperatur +95°C (-5 K)



Typ

Anschluss/
Flansch

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

TAS 22-25 FL/FL
DN 25
5 bar
80 mm
2,63 kg
15029025
TAS 22-32 FL/FL
DN 32
5 bar
90 mm
4,20 kg
15029032
TAS 22-40 FL/FL
DN 40
5 bar
90 mm
4,50 kg
15030040
TAS 22-50 FL/FL
DN 50
5 bar
110 mm
6,60 kg
15031050

Thermische Armaturen-Sicherung PS 5 bar (GT 5) Flanschanschluss TAS 23

Zertifizierungen:
- EU - Baumuster geprüft und zertifiziert
- DVGW-G (DIN 3386)

selbsttätig schließende Armaturensicherung, für Gase nach
DVGW-Arbeitsblatt G 260

PS 5 = PS max. 5 bar, TS max. +60°C,

thermische Belastbarkeit bis +925°C (HTB-Prüfung bei +650°C - 30 Min.),
Auslösetemperatur +95°C (-5 K)

Typ

Anschluss/
Flansch

PS max. bar

Baulänge

Gewicht

Art.Nr.

Lagerartikel

TAS 23-65 FL/FL
DN 65
5 bar
125 mm
8,75 kg
15032065
TAS 23-80 FL/FL
DN 80
5 bar
125 mm
10,30 kg
15033080
TAS 23-100 FL/FL
DN 100
5 bar
175 mm
13,70 kg
15034100
TAS 23-125 FL/FL
DN 125
5 bar
175 mm
20,75 kg
15035125
TAS 23-150 FL/FL
DN 150
5 bar
200 mm
26,30 kg
15036150
TAS 23-200 FL/FL
DN 200
5 bar
200 mm
37,50 kg
15037200

HTB-Montageset

HTB-Montageset für thermische Armaturen-Sicherungen für eine Trennstelle
(Schrauben und Dichtungen).

Typ

Anschluss/
Flansch

PS max. bar

Art.Nr.

Lagerartikel

MS1-DN 25-FL/FL
DN 25
5 bar
28040025
MS1-DN 32-FL/FL
DN 32
5 bar
28041032
MS1-DN 40-FL/FL
DN 40
5 bar
28042040
MS1-DN 50-FL/FL
DN 50
5 bar
28043050
MS1-DN 65-FL/FL
DN 65
5 bar
28044065
MS1-DN 80-FL/FL
DN 80
5 bar
28045080
MS1-DN 100-FL/FL
DN 100
5 bar
28046100
MS1-DN 125-FL/FL
DN 125
5 bar
28047125
MS1-DN 150-FL/FL
DN 150
5 bar
28048150
MS1-DN 200-FL/FL
DN 200
5 bar
28049200
