Zellengasfilter PS 5 - PS 10
Zellengasfilter PS 5 bar - PS 10 bar
Zertifizierungen: DVGW-G (DIN 3386)
Gasgeräteverordnung (EU)2016/426
Druckgeräterichtlinie 2014/68/EU
H2ready Zertifikat
DVGW-G (DIN 3386, max. PS 5 bar)
Zusätzliche Prüfungen:
- für 100 % Wasserstoff H2ready geprüft
zum Abscheiden von Schmutz- und Staubpartikeln aus Gasen nach DVGW-Arbeitsblatt G 260, Luft und Wasserstoff
PS 5 = PS max. 5 bar, TS -10°C bis +60°C, Filterfeinheit ca. 2 μm
PS 8 = PS max. 8 bar, TS –10°C bis +60°C, Filterfeinheit ca. 2 μm
PS 10 = PS max. 10 bar, TS –10°C bis +60°C, Filterfeinheit ca. 2 μm
DN 25 - DN 40 mit 2 Messbohrungen G 1/4
DN 50 - DN 150 mit 2 Messbohrungen G 1/2
(je 1x im Ein– und Ausgang rechts)
Jede weitere Messbohrung gegen Mehrpreis
Typ
Anschluss/
Flansch
max. m³/h
Betriebszustand
PS max. bar
Baulänge
Gewicht
Art.Nr.
Lagerartikel
25 70 05
DN 25
35 m³/h
5 bar
160 mm
2,80 kg
11001025
40 70 05
DN 40
90 m³/h
5 bar
200 mm
5,90 kg
11002040
50 70 05
DN 50
140 m³/h
5 bar
230 mm
8,00 kg
11003050
65 70 05
DN 65
235 m³/h
5 bar
290 mm
12,50 kg
11004065
80 70 05
DN 80
350 m³/h
5 bar
310 mm
17,10 kg
11005080
100 70 05
DN 100
550 m³/h
5 bar
350 mm
24,40 kg
11006100
125 70 05
DN 125
870 m³/h
5 bar
400 mm
37,50 kg
11007125
150 70 05
DN 150
1260 m³/h
5 bar
480 mm
53,00 kg
11008150
25 70 08
DN 25
35 m³/h
8 bar
160 mm
2,80 kg
11009025
40 70 08
DN 40
90 m³/h
8 bar
200 mm
5,90 kg
11010040
50 70 08
DN 50
140 m³/h
8 bar
230 mm
8,00 kg
11011050
65 70 08
DN 65
235 m³/h
8 bar
290 mm
12,50 kg
11012065
80 70 08
DN 80
350 m³/h
8 bar
310 mm
17,10 kg
11013080
100 70 08
DN 100
550 m³/h
8 bar
350 mm
24,40 kg
11014100
125 70 08
DN 125
870 m³/h
8 bar
400 mm
37,50 kg
11015125
150 70 08
DN 150
1260 m³/h
8 bar
480 mm
53,00 kg
11016150
25 70 10
DN 25
35 m³/h
10 bar
160 mm
2,80 kg
11017025
40 70 10
DN 40
90 m³/h
10 bar
200 mm
5,90 kg
11018040
50 70 10
DN 50
140 m³/h
10 bar
230 mm
8,00 kg
11019050

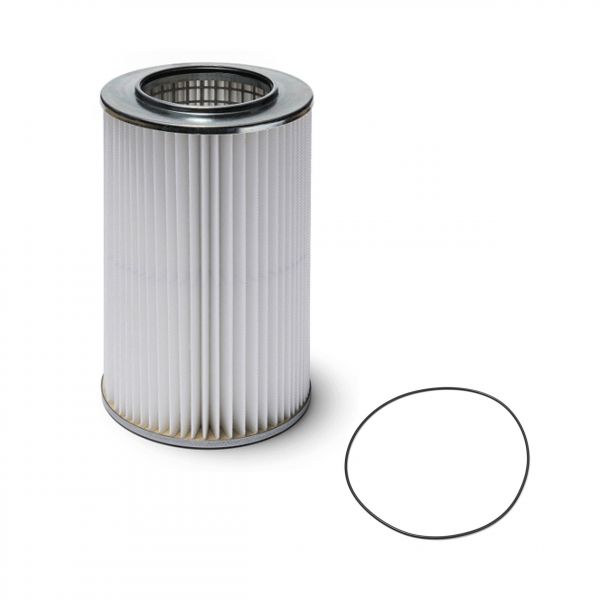

Filterpatronen und O-Ring-Dichtungen
für Zellengasfilter PS 5 bar - PS 10 bar
FP = Filterpatrone, OR = O-Deckeldichtung
Typ
Anschluss/
Flansch
Gewicht
Art.Nr.
Lagerartikel
FP für 25 70 ..
DN 25
0,106 kg
12017025
OR für 25 70 ..
DN 25
0,004 kg
12002025
FP für 40 70 ..
DN 40
0,228 kg
12018040
OR für 40 70 ..
DN 40
0,006 kg
12004040
FP für 50 70 ..
DN 50
0,273 kg
12019050
OR für 50 70 ..
DN 50
0,006 kg
12006050
FP für 65 70 ..
DN 65
0,424 kg
12020065
OR für 65 70 ..
DN 65
0,012 kg
12008065
FP für 80 70 ..
DN 80
0,576 kg
12021080
OR für 80 70 ..
DN 80
0,014 kg
12010080
FP für 100 70 ..
DN 100
0,807 kg
12022100
OR für 100 70 ..
DN 100
0,015 kg
12012100
FP für 125 70 ..
DN 125
1,156 kg
12023125
OR für 125 70 ..
DN 125
0,019 kg
12014125
FP für 150 70 ..
DN 150
1,503 kg
12024150
OR für 150 70 ..
DN 150
0,021 kg
12016150
